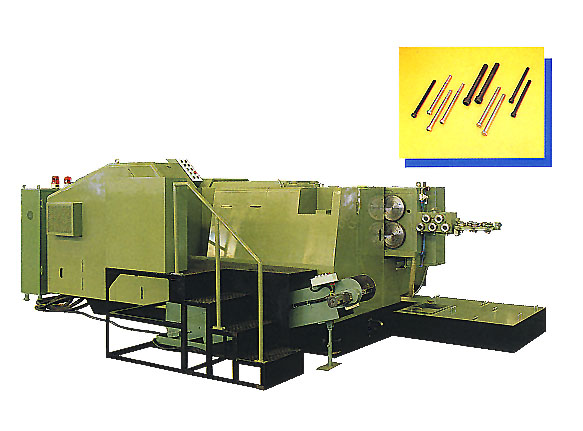

LONG STROKE 3DIE 3BLOW & 4DIE 4BLOW
BOLT FORMER
加長型３模３沖和４模４沖螺絲冷鍛成型機

　SPECIFICATION　　規格 / 機型　　　　MODEL DB-13B DB-17B DB-19B DB-24B
.FORGING STATION　　模數 (mm)
3SL 4SL 3SL 4SL 3SL 4SL 3SL 4SL
CUT-OFF DIA.MAX　　最大切斷直徑. (mm)
10 12 15 18
OUT-OFF LENGTH MAX.　最大切斷長度 (mm)
155 180 240 320
KICK-OUT LENGTH MAX. 後托頂出長度 (mm)
140 170 220 280
PUNCH KICK-OUT LENGTH MAX. 前托頂出長度 (mm)
30 20 35 60
CUT-OFF QUILL(DIA. X LENGTH) 切模 (mm)
38x79 40x80 46x80 60x120
MAIN DIE HOLE(DIA.X LENGTH) 母模 (mm)
70x155 80x185 95x240 100x294
DIES PLTCH　　　母模中心距離 (mm)
87 93 114 126
PUTCH HOLE(DIA.X LENGTH) 　　公模束 (mm)
50x115 50x130 60x170 75x232
PAM STROKE　　　　　　主滑板行程 (mm)
210 250 340 440
FORGING POWER　　　　壓造力 (Ton)
40 55 65 75 90 100 140 160
FRODUCTS
產品
SIZE　　尺寸 (mm)
5/16(M8) 3/8(M10) 1/2(M12) 5/8(M16)
MAX.LENGTH　　最長長度
120 150 200 250
MIN.LENGTH(mm)
　　最短長度		 HEX.外六角螺絲
SOCKET強力螺絲 		20 30 50 65
SOCKET 強力螺絲 25 40 50 65
MAX.OUTPUT　　　每分鐘最大產能 (pcs/minute)
180 150 90 60
MAIN MOTOR　　　主馬達 (Hp)
20 25 30 40 50 50 100 100
APPROX WT 　　　 機械重量 (Ton)
13 13 17 18.5 32 38 48 57

Internet, E-mail & 2D / 3D file transfer can be conducted with the following system AutoCAD,
AMD, PRO-E, CAM POOL, CATA......etc.
